カプラー

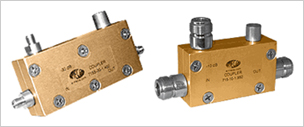

画像:カプラー

当社では標準的な同軸コネクター、固定減衰器、終端抵抗器、サージプロテクターなどの他に受注品として、各種のRFコンポーネントを提供できます。
MECA Directional Coupler は、広い種類のアプリケーションにおいて使用され、サンプリングに付帯する様々な要求を満足します。
カプラーの一般的なアプリケーションはライン・モニタリング、パワー測定およびロードソースアイソレーターを含んでいます。
マイクロウェーブ・パワーを効率よく且つトランスミッション・ラインへ最小のロスで正確に反映します。
パワーレベル測定およびVSWRアラームのライン・モニタリング時に、カプラーはライン特性を変更せずに伝送ラインからのパワーをサンプリングできます。
パワー測定では、伝送路中の方向のあるカプラーの挿入が、単純なロー・レベルの検知器あるいは電界強度メーターを備えた測定、および電力測定設備が使えます。

製品番号 周波数帯域(GHz) コネクタ形状
入力 出力 Coupled Port
SINGLE DIRECTIONAL COUPLERS
715 Series 0.6-4.2 N-Female N-Female N-Female
715S Series 0.6-4.2 SMA-Female SMA-Female SMA-Female
721 Series 0.6-4.2 N-Male N-Female SMA-Female
780 Series 0.5-18.0 SMA-Female SMA-Female SMA-Female
DUAL DIRECTIONAL COUPLERS
722N Series 0.6-4.2 N-Female N-Female N-Female
722S Series 0.6-4.2 SMA-Female SMA-Female SMA-Female
722 Series 0.6-4.2 N-Male N-Female SMA-Female
